ZipWall - le Système

La paroi de protection contre la poussière ZipWall est un système de protection contre la poussière qui grâce à des perches télescopiques brevetées peut être installé rapidement, simplement et à prix avantageux.
Le système ZipWall est constitué de peu de composants qui sont tous adptés et compatibles les uns avec les austres.

ZipWall - Représentation graphique

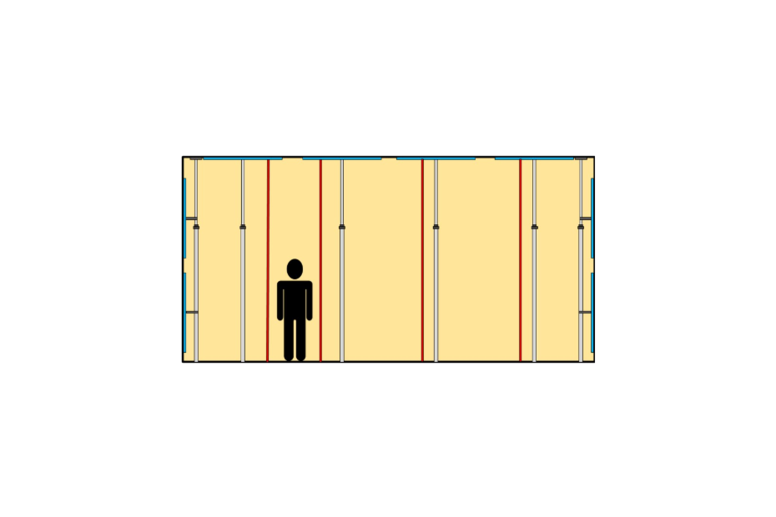

Représentation graphique d'une compartimentation d'un local avec le système ZipWall:


A -  Tête de perche de type sandwich

B - Plaque inférieure en plastique

C - Perche télescopique en alu (avec ressort de
      compression intégré)

D - Rail d'étanchéité mousse et alu avec adapteur

E - Pinces latérales (pour une adaptation sur le
     mur)



F - Fermeture à glissière auto-adhésive (200 cm)

Le graphique présente une compartimentation en forme de L. De manière alternative, il est également possible de réaliser d'autres types de construction tels que la forme en U, le compartimentage du local ou des sas. Grâce à la compatibilité entre les éléments, le système peut à tout moment être étendu ou complété.

ZipWall - Eléments


ZipWall - Perche télescopique

Perche télescopique en aluminium avec ressort intégré en 2 versions  ("Normal" jusqu'à 3.5 m de hauteur, "Spezial" jusque'à 6.0 m de hauteur). Les perches sont installées avec des intervalles liés aux besoins (idéalement < 2.5 m). Grâce au ressort de compression, la bâche est idéalement pincée et tendue. La tête sur rotule réceptionne la tête de perche en deux parties et autorise des angles jusqu'à  45° (par ex. pour les installations sous toiture).


ZipWall - Rails d'étanchéité mousse et alu

Avec les rails d'étanchéité (d'une longeur de 1.5 m), on obtient une étanchéité améliorée dans la zone des plafonds et/ou des murs. Grâce à l'adaptateur, les rails d'étanchéité sont installés sur une rotule de la perche télescopique. Pour la stabilisation, il faut installer une perche avec tête de perche au début et à la fin de la compartimentation.


ZipWall -Pinces latérales

Les pinces latérales sont montées sur les perches télescopiques du coté mur et servent au montage des rails d'étanchéité mousse et alu le long des murs. Pour augmenter la pression d'application, les barres murales doivent être postionnées le plus près possible du mur. Pour les hauteurs supérieures à 3 m, il faux utliser 3 rails d'étancéité (en chevauchement) car la pression d'application diminue du fait de la torsion de la barre.


ZipWall - Fermeture à glissière auto-adhésive

La fermeture à glissière auto-adhésive (220 cm) est collée à l'endroit souhaité sur la bâche et permet ainsi un accès individuel à la zone de travail. Pour des passage plus larges (par ex. pour la mise en place de matériaux de construction), il est également possible d'installer une ouverture plus grande en juxtaposant deux fermetures à glissière de manière parallèle.


ZipWall - Sac de transport

Sac de transport en nylon, d'une longeueur d'env. 1.8 m, pour un transport pratique et pour le stockage intermédiaire des perches, des rails d'étanchéité et des autres accessoires dans le véhicule. Pour les perches spéciales de 6 m, il faut dévisser la tête.

ZipWall - Diffeérence par rapport aux autres systèmes de protection contre la poussière

Par rapport aux systèmes habituellement disponibles dans les grandes surfaces de bricolage, le système de protection contre la poussière ZipWall se distingue par les caractéristiques suivantes:

Réalisation en qualité professionnelle pour des conditions de travail difficiles au quotidien

Utilisation de bâches habituelles du commerce (50 bis 200 my)

Perche télescopique à ressort permettant une pression plus élevée, variable et une super stabilité

Montage (et démontage) rapide  par une seule personne et à partir du sol (sans échelle)

Toutes les pièces sont compatibles. Ainsi le système peut être agrandi à volonté à tour moment.

Pas de décollage nécessaire au mur et au plafond - ainsi démontage sans laisser de traces

Grâce à la rotule pivotante, tous les angles (horizontaux et verticaux) sont possibles - par ex. our une utilisation sous toiture dans le comples

ZipWall - Guide montage étape par étape des perches télescopique

Remarques préliminaires:
Les angles ne sont possibles qu'avec des têtes de perche (pression ponctuelle). Dans les intervalles, on peut installer en option des  barres avec edes rails d'étanchéité.
Bâches:
Nous recommandons les bâches habituelles du commerce 80 my (0.08mm), 4 m de large, en rouleau de 50 m.
En option:
Lors d'installation des rails d'étanchéité en mousse sur les murs, il faut à chaque extrémité du mur avoir un excédent de bâche d'environ 30 cm afin d'applique la bâche contre le mur avec les rails d'étanchéité et les pinces latérales.


Etape 1:
Poser la bâche sur le sol dans une position quivous permette de lever au plafond après la fixation des têtes de perche et afin de constituer un mur. Ceci étant, il faut de chaque côté, conserver une réserve de bâche de 30 cm pour l'étanchéité latérale, ainsi que pour la tension en-dessous des tiges à ressort.



Etape 2:
En poussant la partie supérieure de la plaque tenue par les tiges, la tête de perche peut être détachée et retirée.







Etape 3:
Poser la bâche sur la partie inférieure de la plaque et fixer cette dernière avec la partie supérieure (la partie avec un revêtement vers le haut) en poussant les tiges de maintien. Maintenant, la partie de tête peut être appliquée sur la rotule de la perche télescopique.




Etape 4:
Ouvrir la rallonge de la perche télescopique en tournant la tige intérieure dans le sens contraire des aiguilles d'une montre.







Etape 5:
Tirer la perche télescopique pour provoquer son allongement et appliquer l'élément supérieur contre le plafond. Par la rotation des tiges dans le sens des aiguilles d'une montre, les barres sont bloquées.

Etape 6:
Tester le positionnement de la bâche au plafond. Si jamais la bâche n'est pas tendue, déverrouiller encore une fois la barre et décaler la bâche jusqu'à ce qu'elle soit tendue. L'intégralité de la bâche doit être postionnée de manière correcte au plafond avant d'être positionnée et tendue au sol.


Etape 7:
Pour la protection du sol, soulever chaque barre à ressort et faire passer la bâche en-dessous du pied de la barre afin d'obtenir une tension verticale sur la totalité de la longueur du sol. Sur les sols glissants (marbre), il faut utiliser des cales antidérapantes our obtenir une stabilité suplémentaire.

ZipWall - Guide de montage étape par étape des rails d'étanchéité

Remarques préliminaries:
Avant 'linstallation des rails d'étanchéité, installer le mur de protection comme décrit ci-dessus et dans la configuration souhaitée, avec des intervalles librement choisis (d'au moins 150 cm). Ajouter environ 10 cm de longueur supplémentaire de la bâche pour un chevauchement de la tête de perche sur la partie supérieure de la tige.

Etanchéité du plafond

Installation des rails d'étanchéité en mousse et alu:
Pour la réception d'un rail d'étanchéité, il faut chaque fois une perche télescopique ZipWall®. La tête de perche est simplement retirée en tirant vers le haut et elle est échangeée avec l'adaptatuer prévu pour accueillir le rail d'étanchéité.



Application des rails d'étanchéité:
Prendre la pince (adaptateur) dans la main, la serrer et la mettre dans la bonne position (au centre) sur le rail et relâcher la pression. Ainsi, l'adaptateur est pincé sur le rail. Applique l'adaptateur avec le rail sur la rotule à l'extrémité de la perche télescopique. En soulevant la perche télescopique, la bâche est appliquée contre le pfafond au moyen du rail.


Adaptable à toutes les longueurs:
Avec plusieurs rails d'étanchéité en mousse et aluminium, il est possible de couvrir tout espace (supérieur à 150m). Les rails peuvent être installés en chevauchement et ainsi être réglés pour toute longueur du mur de protection contre la poussière. Une perche télescopique est nécessaire pour chaque rail d'étanchéité.

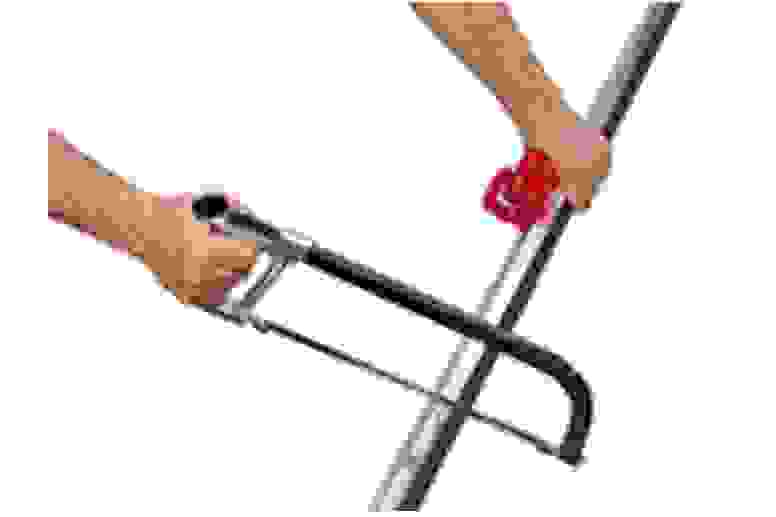

Découpe en fonction des besoins:
Dans la mesure où il est nécessaire d'installer un rail d'étanchéité en mousse découpé sur mesure, il faut raccourcir le rail d'étanchéité à la longueur désirée. Retirer le capuchon rouge en plastique de l'extrémité découpée et le positionner sur le rail qui a été raccourci.



Etanchéité latérale (murs)

Utilisation de la pince latérale ZipWall:
Installer le mur de protection contre la poussière ZipWall au moyen des perches télescopiques. Sur le mur, installer la barre de manière à ce que la tête de perche soit au contact aussi bien du plafond que du sol et qu'au niveau du sol, elle ne soit pas éloignée de plus de 5 cm du mur. Fixer le rail d'étanchéité sur la pince latérale en comprimant la pince. Les autocollants de la marque peuvent être utilisés comme aide pour le centrage.


Application des pinces latérales sur les perche télescopiques:
Ouvrir la pince latérale en serrant les poignées (voir image). Placer la baguette de mousse entre la bâche en plastique et la perche télescopique et bouger la pince jusqu'a ce quel l'extrémité courbée en caoutchouc enserre la perche télescopique. Relâcher les poignées. Désormais, la bâche est appliquée fermement contre le mur.

ZipWall - Montage étape par étape des fermetures à glissière


Les fermetures à glissière autoadhésives ZipWall® servent à un accès rapide et facile pour entrer et sortir de la compartimentation  réalisée avec la bâche.







Etape 1:
Après l'installaiton du mur de protection (épaissesur recommandée de la bâche 80 my), il faut déterminer où doit se trouver l'ouverture.


Etape 2:
La bâche Die Folie muss sauber und straff gespannt sein. Halten Sie den Verschluss auf die Folie um den Anbringungspunkt zu bestimmen.


S'assurer que la longueur totale (220 cm) de la fermeture à glissière puisse être fixée sur la bâche. Dans la mesure où la hauteur de la compartimentation est inférieure à 220 cm, il est également possible de pratiquer un enroulement sur le haut. Ensuit, retirer le papier sur la face arrière de la fermeture à glissière au niveau de l'extrémité supérieure et appliquer fermement la fermeture à glissière sur la bâche. Pour obtenir un bon collage, il est recommandé d'appuyer plusieurs fois sur la totalité de la longueur.


Etape 3:
Continuer à retirer le papier du haut vers le bas en appliquant simultanément une pression de la fermeture à glissière sur la bâche. A l'extrémité (au sol) de la fermeture à glissière, séparer les deux côtés de manière à ce que les deux tirettes soient exemptes de colle. La tirette intéreiure n e devrait pas être fixée sur la fermeture à glissière.



Etape 4:
Avec précaution, déplacer la fermeture à glissière ers le haut. La fermeture à glissière est ouverte (alors que la bâche est encore fermée). Découper maintenenat la bâche avec un cutter du haut vers le bas.





Etape 5:
Maintenant que la fermeture à glissière est ouverte et que la bâche est découpée, appliquer encore une fois la fermeture à glissière des deux côtés avec le pouce et l'index et attendre brièvement afin d'obtenir un collage étanche. Ce n'est qu'après qu'il est possible de manoeuvre la fermeture et l'ouverture.

En cas de températures inférieures à 5° C, il n'est pas possible d'assurer un callage correct.


Etape 6:
Afin d'obtenir un accès plus large, installer sur la largeur voulue, une deuxième fermeture à glissière parallèlement à la première fermeture. Lorsque les deux fermetures sont installées, il est possible de raccorder sans la zone supérieure, la bâche en plastique enroulée é l'aide de la cordelette qui est jointe.
